ちょっと、そこ！モネル管のサプライヤーとして、私はこれらの管の曲げに関してかなりの経験を積んできました。モネルチューブは、海洋、化学処理、さらには航空宇宙などの多くの産業で非常に役立ちます。しかし、それらを曲げるのは必ずしも公園を散歩するわけではありません。そこで、モネルチューブを正しく曲げる方法についていくつかのヒントを共有したいと思いました。
モネル管を理解する
まず最初に、Monel とは何かについて少し説明しましょう。モネルは、優れた耐食性、高強度、良好な延性で知られるニッケル - 銅合金のグループです。これらの特性により、モネル管は、他の金属ではゴーストが発生する可能性がある過酷な環境において最適な選択肢となります。
モネル管を曲げる前に知っておくべきことの 1 つは、その構成です。モネル合金が異なれば特性がわずかに異なり、これが曲げ加工に影響を与える可能性があります。たとえば、最も一般的な合金の 1 つであるモネル 400 は、強度と延性のバランスが良く、他の合金に比べて比較的曲げやすくなっています。
曲げ前の準備
曲げ装置に触れる前に、行う必要があることがいくつかあります。
材料検査
モネルチューブに亀裂、傷、へこみなどの表面欠陥がないか確認してください。これらによりチューブが弱くなり、曲げの際に亀裂が生じる可能性があります。重大な欠陥が見つかった場合は、チューブを交換することをお勧めします。
測定とマーキング
必要なチューブの長さを測り、曲げたい箇所に印を付けます。高品質のメジャーとこすれにくいマーカーを使用してください。わずかな誤差でもチューブが意図した用途に適合しない可能性があるため、測定が正確であることを確認してください。
潤滑
チューブに適切な潤滑剤を塗布することが重要です。潤滑剤を塗布することにより、チューブと曲げ金型との摩擦が軽減され、チューブ表面の傷がつきにくくなり、曲げ加工がスムーズになります。金属の曲げ加工には専用の潤滑剤が販売されており、モネルと互換性のある潤滑剤を選択する必要があります。
曲げ方法
モネル管を曲げるにはいくつかの方法があり、それぞれに長所と短所があります。
マンドレルの曲げ
マンドレル曲げは、チューブを潰さずにしっかりと曲げる必要がある場合に最適なオプションです。マンドレルは、曲げプロセス中にチューブに挿入され、チューブの内壁をサポートします。これにより、チューブの形状が維持され、しわになったり平らになったりするのを防ぎます。
マンドレル曲げを行うには、マンドレル曲げ機が必要です。まず、マンドレルをチューブに挿入し、適切に配置されていることを確認します。次に、チューブを曲げ機に置き、要件に応じて曲げ角度と半径を設定します。次に、マンドレルが内側を支えながら、機械が曲げダイスの周りでチューブを徐々に曲げます。
ロータリードローベンディング
回転絞り曲げも一般的な方法です。高品質の曲げを実現できるという点ではマンドレル曲げに似ていますが、もう少し多用途です。回転絞り曲げでは、チューブは固定ダイと回転ダイの間にクランプされます。回転ダイが回転すると、曲げ半径の周りでチューブを引っ張ります。
この方法は、単一のチューブに複数の曲げを作成したり、複雑な形状を作成したりする場合に最適です。曲げ速度と角度を正確に制御できるため、設計の自由度が高くなります。
ロールベンディング
ロール曲げは、大きな半径の曲げを行う必要がある場合に使用されます。この方法では、チューブを一連のローラーに通し、徐々に曲げます。ロールベンディングは比較的簡単で、さまざまなサイズのチューブに実行できます。
ただし、急な曲がりには向きません。ロールベンディングできつく曲げようとすると、チューブにしわやその他の欠陥が発生する可能性があります。
曲げ後のチェック
モネルチューブを曲げたら、曲げが要件を満たしていることを確認するためにいくつかのチェックを行うことが重要です。
目視検査
曲げ部分に亀裂、しわ、その他の欠陥がないか注意深く観察してください。問題が見つかった場合は、チューブを再度曲げてみるか、場合によってはチューブを廃棄して最初からやり直す必要があります。
寸法チェック
分度器と半径ゲージを使用して曲げ角度と半径を測定します。考えていた仕様と一致していることを確認してください。測定値がずれている場合は、将来のチューブの曲げプロセスを調整する必要がある場合があります。
安全上の考慮事項
モネルチューブを曲げると、注意しないと危険です。安全に関するヒントをいくつか紹介します。
- 安全メガネ、手袋、耳の保護具などの適切な安全具を着用してください。曲げ加工では大きな音が発生したり、破片が飛散したりする可能性があるため、身を守ることが重要です。
- 曲げ装置が良好な状態にあることを確認してください。曲げる前に、部品の緩みや故障がないか確認してください。
- 曲げ装置の操作については、製造元の指示に従ってください。近道をしたり、安全でない方法で機械を操作したりしないでください。
関連製品

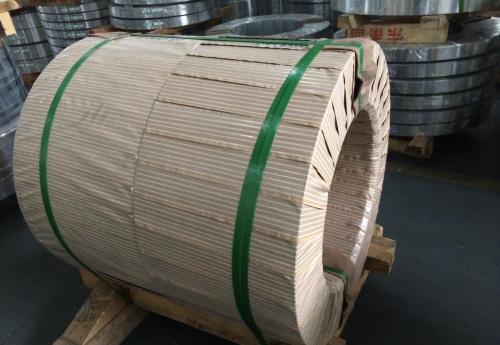

他の金属製品にもご興味がある場合は、さまざまなオプションをご用意しております。私たちをチェックしてくださいステンレス鋼管 A269、ステンレス鋼板 304L、 そしてコイル状鋼管。これらの製品には独自の特性と用途があり、次のプロジェクトにまさに必要なものになる可能性があります。
まとめ
モネルチューブを曲げるには、少しのスキルと適切な機器が必要ですが、適切なアプローチを使用すれば、素晴らしい結果を得ることができます。マンドレル曲げ、回転絞り曲げ、ロール曲げのいずれを使用する場合でも、曲げ前の準備を必ず行い、適切な手順に従い、曲げ後のチェックを行ってください。
モネルチューブをご購入の場合、または曲げ加工についてご質問がある場合は、お気軽にお問い合わせください。私たちは、お客様のプロジェクトに最適なソリューションを見つけるお手伝いをいたします。
参考文献
- 「金属ハンドブック: 成形と鍛造」、ASM インターナショナル
- 『チューブベンディングハンドブック』工業出版株式会社
