ダミー フランジは、配管システムにおける一般的なタイプのフランジ接続コンポーネントであり、パイプラインやコンテナの開口部を密閉して流体の漏れや不純物の侵入を防ぐために使用されます。 これはパイプラインエンジニアリングにおいて重要な役割を果たしており、パイプラインシステムを一時的に遮断するだけでなく、パイプラインの設置、メンテナンス、検査中の重要な機能にも役立ちます。 さらに、圧力容器、バルブ、ポンプ、その他の機器のシールプラグとしても機能します。
ダミーフランジの構造

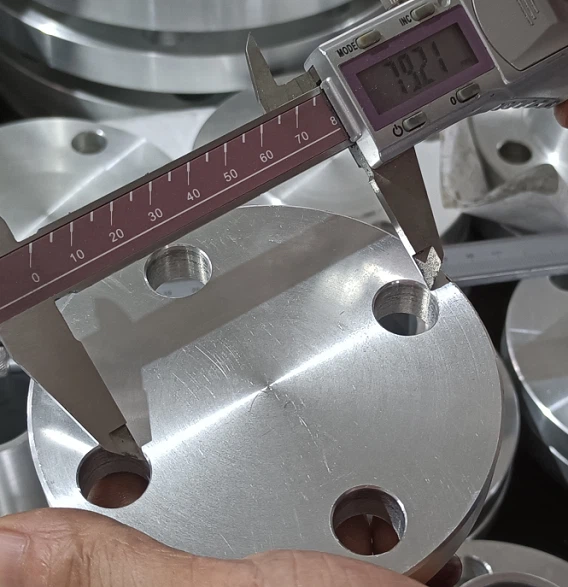

ダミー フランジは通常、他のタイプのパイプ フランジに似た平らな金属片から作られていますが、一般的なパイプ フランジにある穴がありません。
通常、その外径とボルト穴の間隔はパイプの対応するフランジ サイズと一致しており、配管システムの他のコンポーネントに適合することができます。
主な特徴
ダミー フランジの主な特徴には次のような側面が含まれます。
平面
ダミー フランジは通常、パイプラインまたは容器の開口部を完全に密閉し、効果的な密閉を実現する機能を確保するために平坦な表面を備えています。
穴のないデザイン
他のタイプのフランジと比較して、ダミー フランジには穴がないため、他のパイプライン コンポーネントや付属品に接続できません。 その主な機能は、パイプラインや容器の開口部を密閉することです。
材料の選択
ダミー フランジの製造材料は、通常、炭素鋼、ステンレス鋼、合金鋼などの金属です。材料の選択は、特定の作業環境と、優れた耐食性、耐圧性、および高温耐性を確保するための要件に基づいて行われます。
シールガスケットとパッキン
ダミーフランジを取り付ける場合、開口部を完全に密閉し、流体漏れを防ぐために、その周囲にシールガスケットまたはパッキンを取り付けるのが一般的です。
ボルト締め
ダミー フランジには通常、追加の圧力とシール力を提供するためにボルトを固定するために使用されるボルト穴が付いています。
ここにダミー フランジの利用可能な寸法を添付します。
- 規格: ANSI B16.5/ASME B16.5
- 材料グレード: ASTM A105、CuNi 90/10、CuNi 70/30、Al-5086、SS304、SS316、ASTM A182 F11など。
- 評価: クラス 150-2500
- 外径: 20mm-760mm
- 最小厚さ: 11.1mm-184.2mm
- フランジ面：FF、RF
応用分野
ダミーフランジの主な用途
パイプやコンテナの一時閉鎖
パイプライン システムの設置、メンテナンス、検査、または洗浄のプロセス中に、パイプやコンテナの開口部を一時的に密閉する必要がある場合があります。 このような場合には、ダミーフランジを使用して仮止めすることで液漏れや異物の侵入を防ぎ、安全に作業を行うことができます。
01
パイプラインシステムのシール性能の検査
当社は、鉄鉱石採掘、原料ヤード管理、コークス化および焼結、高炉製鉄製鋼および圧延などの電源の安全性を確保するために広く使用されており、さまざまな顧客のニーズを満たすソリューションプロバイダーです。
02
圧力容器のシール
圧力容器では、通常、容器の境界面や開口部をシールするためにダミー フランジが使用され、容器のシール性能を確保し、圧力漏れや外部汚染物質の侵入を防ぎます。
03
バルブやポンプの設置とメンテナンス
バルブやポンプなどの機器の設置およびメンテナンスのプロセス中、機器のメンテナンス、検査、または交換を容易にするためにパイプラインを一時的に遮断する必要がある場合があります。 ダミーフランジを使用することでパイプラインを一時的に閉鎖することができ、作業をスムーズに進めることができます。
